Règle de référence PCB pour éviter les erreurs de taille de transistor

De l'erreur de diagnostic à la précision absolue

Tout passionné d'électronique a connu ce moment de frustration : recevoir un composant commandé en ligne et s'apercevoir, au moment du montage, que le boîtier SMD ne correspond pas aux pastilles du circuit. C'est pour éliminer définitivement ce contretemps qu'a été développée cette règle de référence PCB multifonction.

Trois alliées pour vos sessions de prototypage

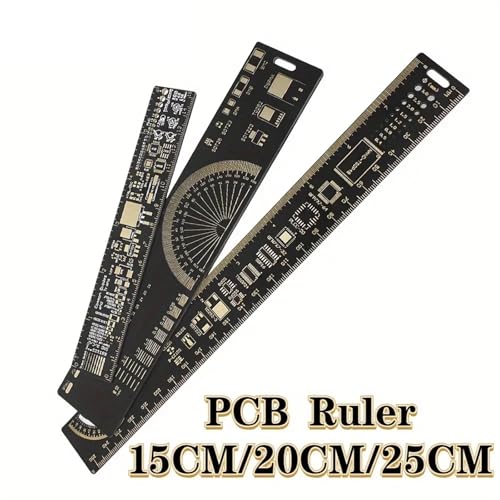

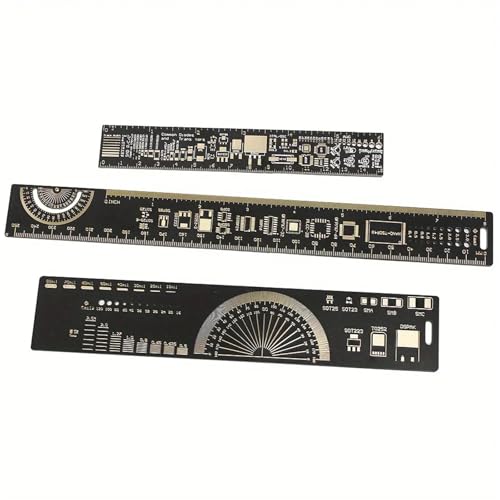

En ouvrant ce set, vous découvrez trois outils mesurant respectivement 15 cm, 20 cm et 25 cm. Chacune de ces règles raconte la même histoire : celle du respect des normes physiques de l'électronique. En glissant la règle de 15 cm dans votre poche ou en étalant celle de 25 cm sur votre établi, vous transportez avec vous tout un dictionnaire de composants miniatures.

Une bibliothèque de formes à portée de main

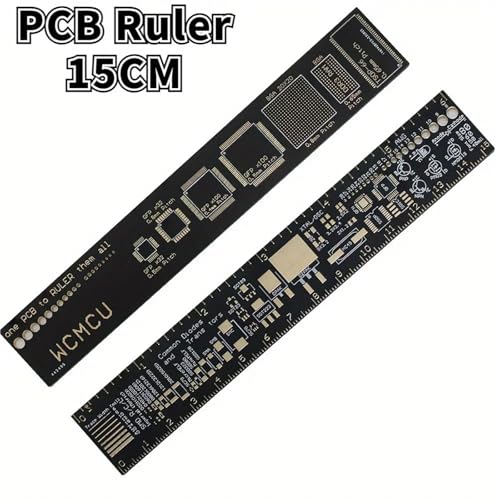

Plus besoin de deviner si votre condensateur est un format 0805 ou 1206. Vous placez le composant sur le circuit imprimé de la règle, vous alignez les broches de votre puce IC ou de votre transistor, et le doute s'efface instantanément. Vous retrouvez le plaisir de créer et d'assembler vos propres modules sans craindre la mauvaise surprise d'un mauvais alignement.

Détails de conception de l'ensemble

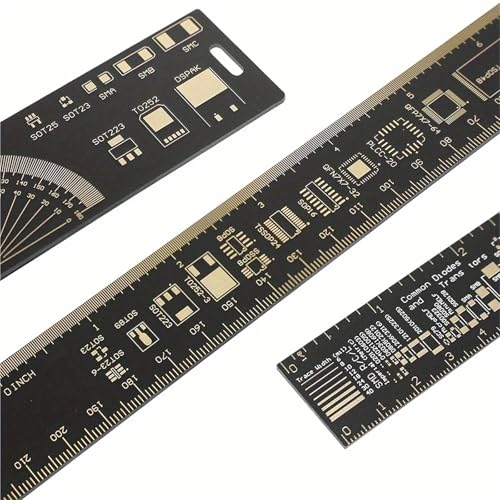

Chaque repère est sérigraphié avec une clarté optimale. Les pistes de test imitent les conditions réelles que vous rencontrez sur les circuits imprimés du commerce, faisant de ce set de trois pièces le compagnon idéal de vos longues soirées de conception et de réparation électronique.
